Построение задней половинки выкройки классических брюк

09.06.2021

Товар по теме статьи

Часть 2. Построение задней половинки брюк

Продолжаем построение выкройки брюк по методике Светланы Ереминой. В предыдущей статье было рассмотрено снятие мерок. Они понадобятся для построения выкройки.

Строка пробел

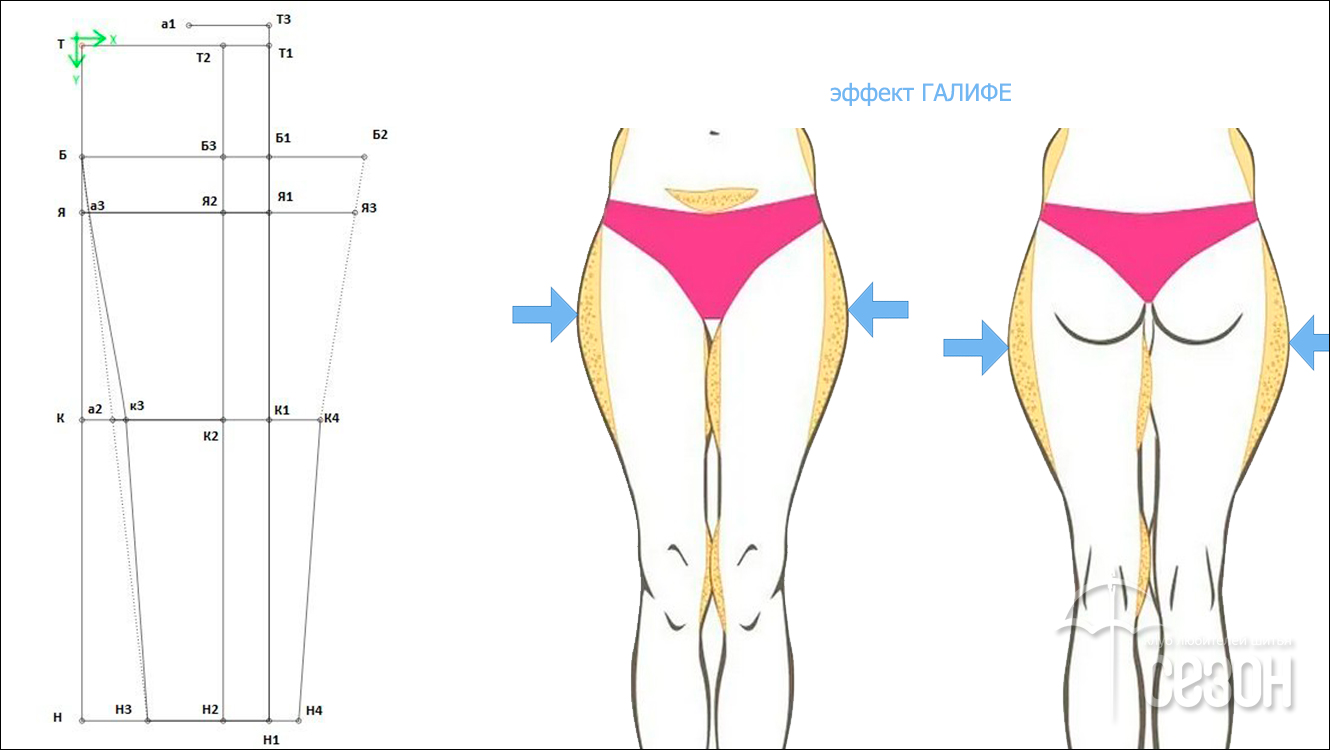

Построение сетки чертежа задней половинки брюк

1. В левом верхнем углу ставим точку Т

2. От точки Т вниз опускаем вертикаль равную Дсб, ставим точку Н

3. От точки Н вверх откладываем мерку Дш, ставим точку Я

4. От точки Н вверх откладываем мерку Вк, ставим точку К

5. Находим высоту линии бедер ЯБ= ТЯ/3 ставим точку Б. Высоту линии бедер с фигуры лучше не снимать, галифе будет учитываться далее при построении.

Из найденных точек проводим горизонтали вправо.

6. Теперь нужно определиться с шириной задней половинки по бедрам ББ1.

Если фигура стандартная и нет явно выступающих ягодиц и живота или живот и ягодицы выпирают равномерно, то применяем классическое разбиение чертежа поровну на переднюю и заднюю половинки. В этом случае ширина задней половинки ББ1= Об/4.

Если фигура имеет животик и отсутствуют ягодицы, то ширину задней половинки по бедрам уменьшаем на 1-1,5 см ББ1 = Об/4 - 1...1,5 см.

Если фигура имеет выступающие ягодицы, то ширину задней половинки по линии бедер увеличиваем на 1-1,5 см ББ1=Об/4+1...1,5см.

Важно! В формулу подставляем мерку Об - обхват бедер без учета выступа живота.

Если затрудняемся с определением типа фигуры-применяем стандартное разбиение ББ1=Об/4.

Из точки Б1 проводим вертикаль и точки пересечения с горизонталями обозначаем Т1, Я1, К1, Н1.

7. От точки Б1 вправо откладываем ширину шага задней половинки брюк Б1Б2, которую нам необходимо вычислить заранее.

Шшзп=2/3 Шшага суммарная

Шш суммарную вычисляем

Шш суммарная = 1/2Обж*0,382

В этой формуле используем обхват бедер с учетом выступа живота Обж, что принципиально для фигур с выступающими ягодицами и животом.

У фигур без выступа ягодиц и живота Обж примерно равна Об и принципиальной разницы в использовании значений обхватов не будет.

Немаловажное замечание!

У фигур с выпуклыми ягодицами отрезок Б1Б2 после расчета увеличиваем на 1,5-3см, чтобы не терялась ширина шага на уровне линии ягодиц, т.к. ширину шага откладываем на уровне линии бедер.

У фигур с плоскими ягодицами отрезок Б1Б2 можно уменьшить на 1 см.

Если форма ягодиц не выяснена, применяем стандартное распределение.

8. Находим положение линии стрелки, делим отрезок ББ2 пополам ставим точку Б3 и проводим вертикаль стрелки.

Точки пересечения вертикали стрелки с горизонталями обозначаем Т2, Я2, К2, Н2.

9. От точки Н1 вверх откладываем отрезок равный Дсз, ставим точку Т3 и проводим через нее влево короткую горизонталь 15 см (примерно).

Сетка чертежа задней половинки готова.



Построение задней половинки брюк

1. Построение начинаем от низа штанины. От точки Н2 вправо и влево откладываем по половине ширины задней половинки брюк Н2Н3=Н2Н4=(Шн+1)/2)

2. Точку Н3 соединяем с точкой Б прямой линией. Если у фигуры имеется выраженное галифе, то точку Н3 соединяем прямой линией с точкой Я. На пересечении с линией колена ставим точку а2.

3. От точки а2 вправо откладываем 2 см и ставим точку К3, которую соединяем прямой линией с точкой Н3 и плавной линией с точкой Б или Я, в зависимости от наличия "галифе". Плавную линию проводим с помощью лекал или от руки с легким прогибом. Извилистых линий в зоне бокового быть не должно.

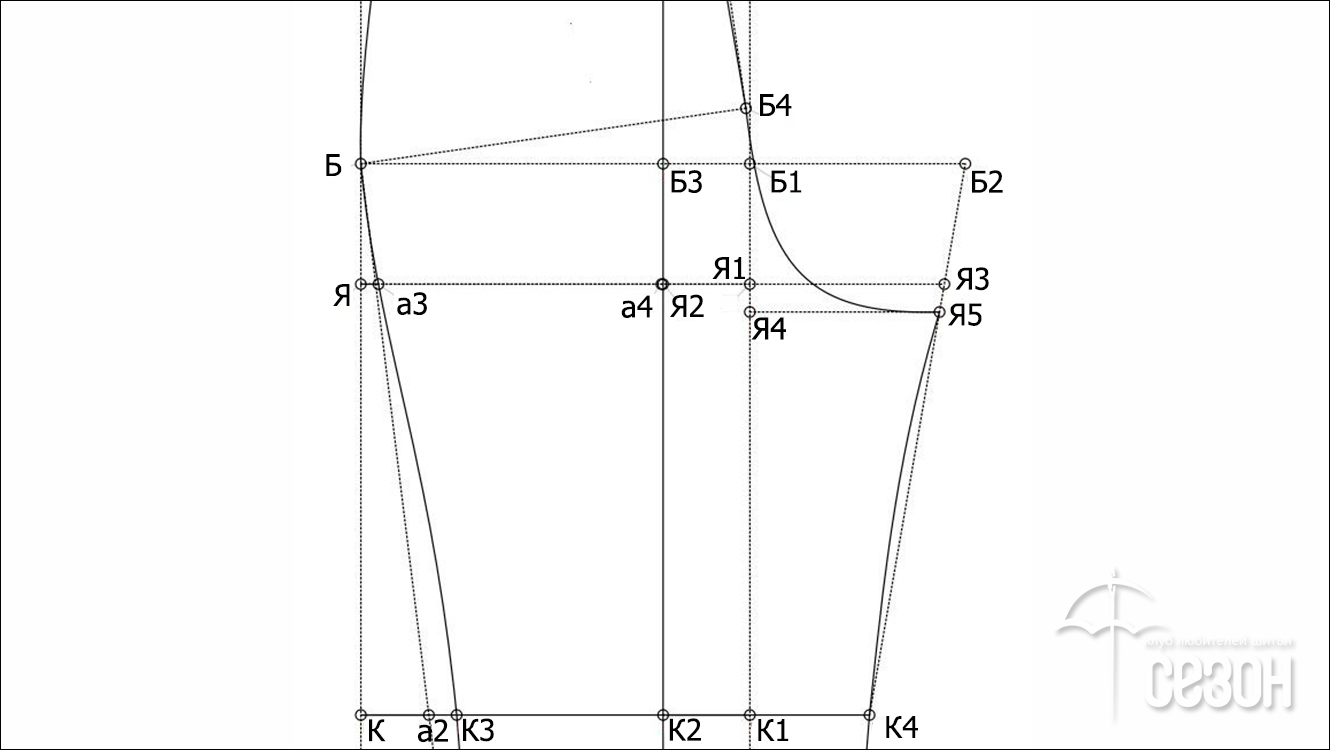

4. От точки К2 вправо откладываем отрезок К2К4=К2К3. Полученную точку К4 соединяем прямой линией с точкой Н3 и временной тонкой линией с точкой Б2.

5. Пересечение линии К4 Б2 и горизонтали ягодиц обозначаем точкой Я3. Пересечение плавной линии К3Б и линии ягодиц обозначаем точкой а3.

Если боковая линия проводилась к точке Я, то точки а3 на чертеже не будет.

Точка а3 отсекает некоторый участок ширины задней половинки по линии ягодиц (отрезок Яа3) и стрелка может не делить фактическую ширину штанины пополам по линии ягодиц.

6. Проверка! Измеряем отрезок а3 Я3 и делим его пополам, получаем новую точку середины, через которую нужно провести новую стрелку.

Если смещение стрелки менее 0,5 см, то оставляем стрелку на старом месте.

Если смещение около 1 см и более, то стираем старую стрелку, чертим новую и перестраиваем нижнюю часть брюк относительно новой стрелки. Перестроение касается ширины брюк по низу (точки Н3 и Н4) и ширины брюк на линии колена (точки К3 и К4). Переносим их симметрично относительно нового положения стрелки.  Это важно, чтобы не образовывался перекос долевой нити, особенно, для сухих (плохо формующихся) тканей.

7. От точки Н1 вверх откладываем мерку высоты подъягодичной складки Впя и ставим точку Я4, через которую проводим горизонталь до пересечения с отрезком К4 Б2. Точку пересечения обозначаем Я5.

Точку Я5 соединяем с точкой К4 плавной, слегка вогнутой, линией.

8. Из точки Б радиусом ББ1 проводим дугу. Из точки Б1 также проводим дугу радиусом, который вычисляем по формуле R= Дсз-Дсб.

Точку пересечения дуг обозначаем Б4.

Отрезок Б1-Б4 соответствует балансу задней половинки.

Проверка!

У фигур с выпуклыми ягодицами баланс может составлять 4-5 и более см.

У фигур с нормальными ягодицами 3 см.

У фигур с плоскими ягодицами 2-2,5 см.

Менее 2см баланс принимать нецелесообразно, т.к. возникнет неудобство готовых брюк в движении. Если по расчету получилось менее 2см, нужно уточнить мерки Дсз и Дсб, либо просто принять минимальное значение 2см.

Можно вместо расчета по формуле, принять значения R описанные выше.

9. Точку Б4 соединяем с точкой Б прямой линией-получаем наклонную линию бедер задней половинки.

10. Из точки Б4 восстанавливаем перпендикуляр к линии Б 4Б и проводим его до пересечения с горизонталью из точки Т3. Точку пересечения обозначаем Т4.



Расчет вытачек

11. Находим суммарную величину вытачек S=(Об-От)/2.

Раствор вытачки на передней половинке равен Рпв= (Об/2-ББ1)- От/4 –Рбв.

Если величина Рпв нулевая или отрицательная, значит вытачку не делаем.

При отрицательной величине Рпв уменьшаем значение Рбв таким образом, чтобы Рпв получилась нулевой. Значение Рпв надо записать/запомнить, он пригодится для построения передней половинки выкройки брюк.

Рбв – максимальный раствор боковой вытачки может быть не более 3cм. Но может быть и меньше. Для очень крутых бёдер максимально допустимое значение Рбв=3,5см. На этом этапе уточняем его и используем для расчета задней вытачки уже уточненное значение Рбв.

Раствор задней вытачки находим по остаточному принципу Рзв=S-Рпв -2*Рбв.

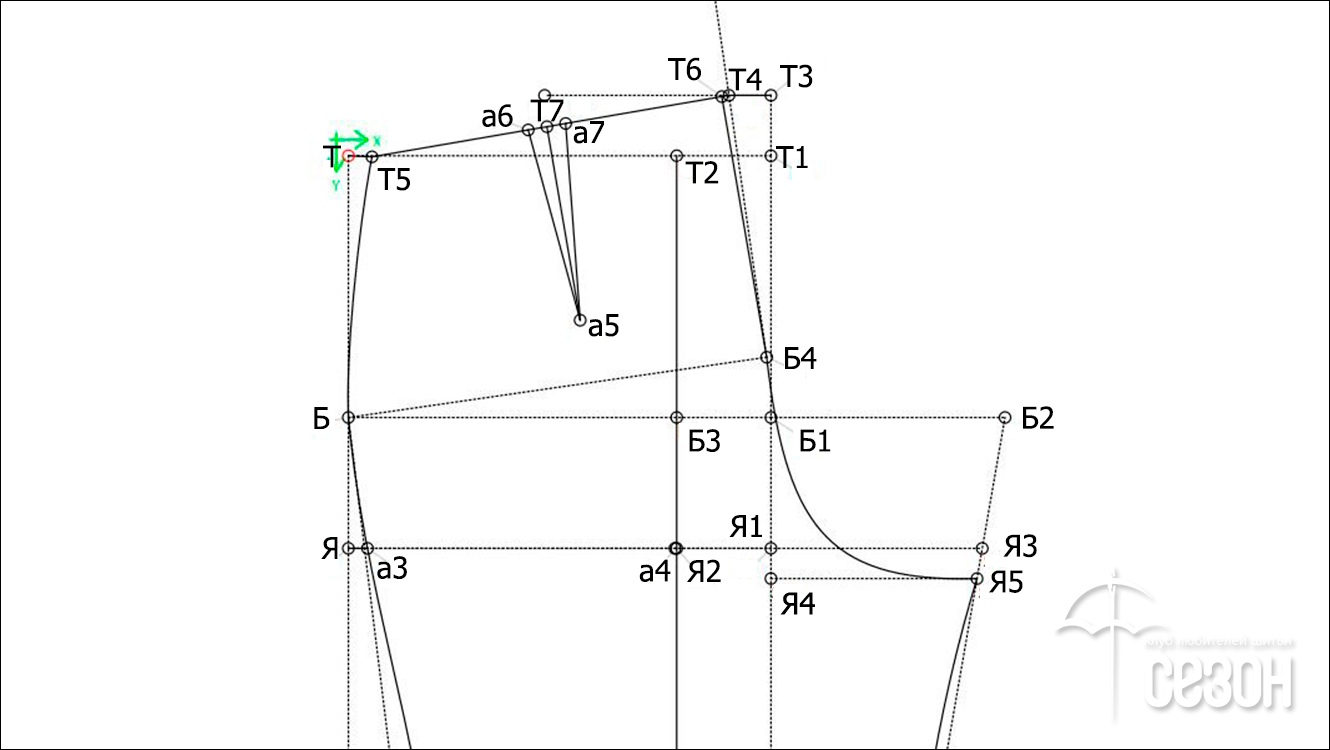

Из точки Б проводим дугу вправо радиусом R=БТ.

Из точки Т4 проводим влево дугу радиусом R=От/4+ Рзв(раствор задней вытачки).

Раствор задней вытачки можно также принять, как для стандартных фигур 2-3 см, для фигур с выпуклыми ягодицами 3,5-5 см (в этом случае делаем две вытачки). Для фигур с плоскими ягодицами раствор вытачек может быть от 0 до 1,5 см.

Желательно величину раствора уточнить заранее по выкройке основы прямой юбки, которую вы уже шили и растворы вытачек в ней уже откорректированы.

Точку пересечения этих двух дуг обозначаем Т5. Точку Т5 соединяем с точкой Б слегка выпуклой линией.



Продолжаем построение выкройки задней половинки брюк



12. Проверяем перпендикулярность линии Б4Т4 и линии Т4Т5. Если эти линии не перпендикулярны, то вводим поправку. Из точки Б4 опускаем перпендикуляр на линию Т4 Т5, точку пересечения линий обозначаем Т6.

Измеряем отрезок Т4 Т6 и на эту величину уменьшаем раствор задней вытачки.

13. Расстояние Т5Т6 делим пополам, ставим точку Т7 (если у нас одна вытачка и на 3 части, если вытачек две). Из точки Т7 опускаем перпендикуляр длиной 13см к линии Т5Т6 и ставим точку а5, получаем длину вытачки.

Если по расчётам получилось две вытачки, то длину первой вытачки, которая ближе к среднему срезу брюк, делаем длиной 13 см, вторую вытачку - длиной 10 см.

14. От точки Т7 на линии талии откладываем влево и вправо по половине величины уменьшенного раствора вытачки (минус отрезок Т4Т6).

Rзв=Рзв-Т4Т6

Т7а6=Т7а7=1/2Rзв

Если вытачек две, то уменьшенный раствор разбиваем на две вытачки. Первая может быть раствором 2-3см, вторая = оставшейся величине раствора Rзв минус эти 2-3см.

Точно также откладываем по половине величины соответствующих растворов от осевой линии каждой из двух вытачек.

Оформляем вытачки на талии, соединяем вершины вытачек с отложенными растворами: точку Т7 с а6 и а7.



Проверка длины бокового среза задней половинки

У фигур с выраженной боковой выпуклостью бедра (галифе) Дсб получается довольно большая, на чертеже мы ее откладываем вертикально и после оформления бокового среза фактическая длина по выпуклой линии увеличивается. Погрешность может достигать 1 см (чаще 5-7 мм).

В этом случае измеряем на чертеже длину бокового среза задней половинки и вычитаем из нее мерку Дсб.

На эту разницу можно сразу уменьшить мерку Дсб при построении чертежа задней половинки (при построении кривая линии бокового среза будет иметь нужную длину). Также эту уменьшенную мерку Дсб применяем для вычисления баланса. А потом уже на проверенной задней половинке строим переднюю.



Анализируем фигуру

Анализируем фигуру в профиль. Если поперечный диаметр бедер D такой "толстенький", как на фото ниже, то для построения всегда увеличиваем ширину шага задней половинки после расчёта. У более плоских сбоку фигур ничего увеличивать не нужно.

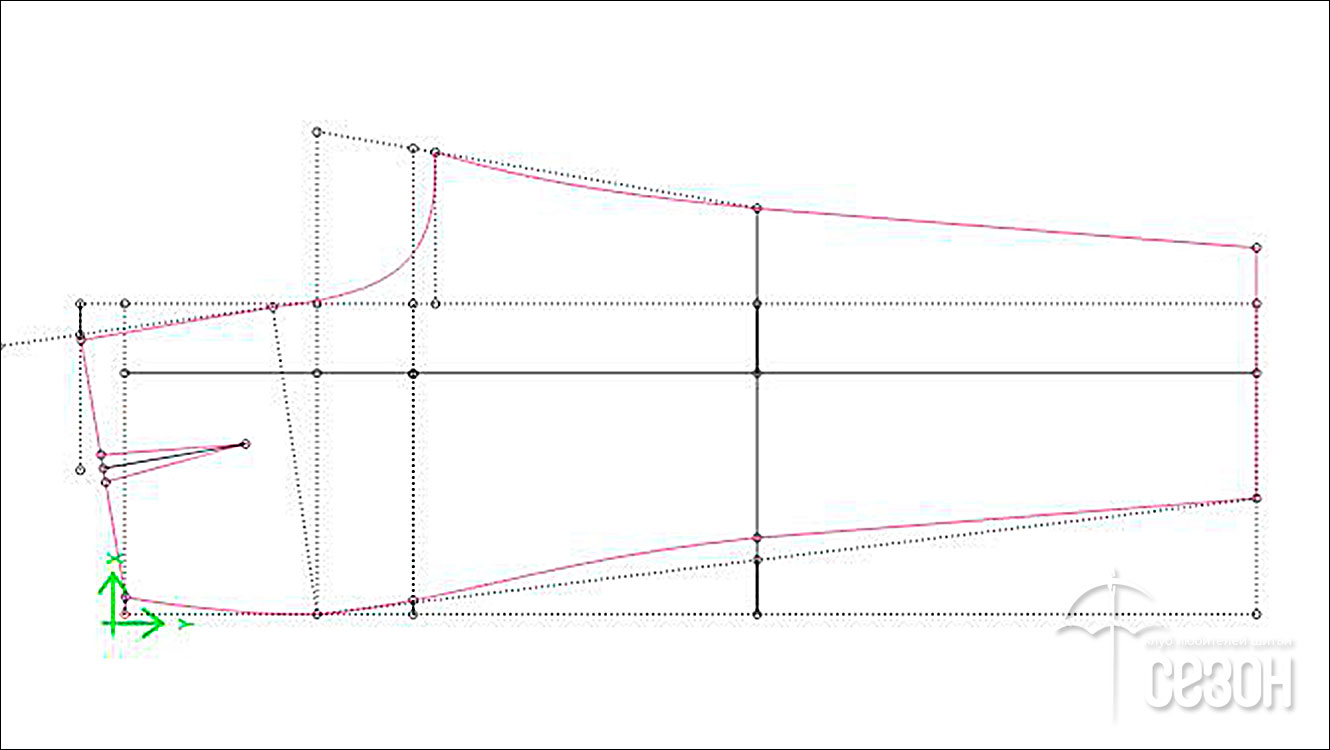

Когда чертёж задней половинки брюк готов, выделяем его контур другим цветом, потому что на этом же чертеже будем строить чертёж передней половинки брюк.

Статья подготовлена по материалам форума, автор мастер-класса Светлана Еремина. Любое копирование и цитирование разрешено только с указанием источника и активной ссылки на эту статью.
